Número Browse:0 Autor:editor do site Publicar Time: 2026-08-05 Origem:alimentado

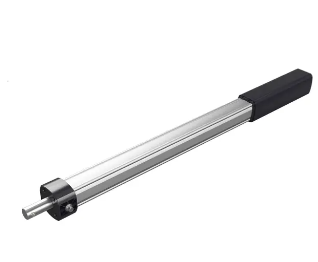

Você sabia que os rastreadores solares podem aumentar a produção de energia em até 40%? A chave é o movimento preciso do painel. O Atuador Linear Solar Tracker torna isso possível ajustando suavemente os ângulos do painel. Nesta postagem, você aprenderá o que são esses atuadores, por que são importantes e como escolher o correto para o seu sistema.
O atuador deve fornecer força suficiente para mover os painéis solares contra a gravidade e o vento. Ele precisa suportar o peso do painel, a estrutura da estrutura e as cargas do vento, especialmente durante rajadas. Normalmente, os conjuntos residenciais requerem atuadores classificados entre 1.000 e 5.000 Newtons (N), enquanto grandes sistemas comerciais podem precisar de 10.000 N ou mais. Sempre adicione uma margem de segurança de 1,5 a 2 vezes a força estimada para garantir durabilidade e operação confiável.
O comprimento do curso determina até que ponto o atuador se estende ou retrai, controlando o ângulo de inclinação do painel. Um curso mais longo permite um alcance de rastreamento mais amplo. Para rastreadores de eixo único, os comprimentos de curso geralmente variam de 150 mm a 600 mm, permitindo ângulos de inclinação entre ±45° e ±60°. O curso exato depende da geometria do painel e do design da articulação, portanto meça cuidadosamente antes de selecionar um atuador.
Os rastreadores solares operam ao ar livre, expostos à chuva, poeira, areia e umidade. Os atuadores devem ter uma classificação IP (Ingress Protection) alta para resistir a esses elementos. A classificação mínima recomendada é IP65, que garante proteção contra poeira e resistência a jatos de água. Para ambientes mais severos, como áreas costeiras ou desérticas, IP66 ou IP67 é o preferido para resistir a chuvas fortes, névoa salina ou tempestades de areia. A vedação adequada evita a corrosão e prolonga a vida útil do atuador.
Os rastreadores solares enfrentam grandes variações de temperatura, desde o frio congelante até o calor intenso. Os atuadores padrão geralmente operam entre -20°C e +50°C. Para climas extremos, escolha atuadores classificados para faixas mais amplas, como -30°C a +70°C. Isto garante um desempenho confiável durante todo o ano, evitando falhas devido ao estresse térmico.
Os atuadores se movem lentamente para seguir a trajetória do sol, geralmente a velocidades de 2 a 8 mm por segundo. A velocidade deve ser suficiente para completar a varredura completa de rastreamento durante o dia e reiniciar durante a noite. Uma faixa de velocidade ideal é de 3 a 5 mm/s, equilibrando movimento suave e consumo de energia.
O feedback de posição preciso permite que os controladores saibam a posição exata do atuador. Existem dois tipos de feedback comuns:
Sensores de efeito Hall: Fornecem sinais de pulso digitais vinculados à rotação do motor. Eles oferecem alta resolução, precisão e resistência a ruído, tornando-os ideais para rastreamento solar.
Potenciômetros: Tensão analógica de saída correspondente à posição. Eles são mais simples, mas menos precisos e mais sujeitos a ruídos.
Para melhor precisão de rastreamento, são recomendados sensores de efeito Hall.
A maioria dos rastreadores solares funciona em sistemas de 12V ou 24V DC, embora algumas configurações comerciais usem 48V. Certifique-se de que a tensão do atuador corresponda à alimentação do seu sistema para evitar problemas de compatibilidade. Alguns atuadores industriais suportam múltiplas tensões, permitindo integração flexível com bateria ou rede elétrica.
Dica: Sempre selecione atuadores com pelo menos classificação IP66 e feedback de efeito Hall para garantir durabilidade e rastreamento solar preciso em ambientes externos adversos.
Comece calculando a força necessária para mover seus painéis solares. Considere o peso do painel, o tamanho da estrutura e as cargas de vento. Adicione uma margem de segurança de 1,5 a 2 vezes a força calculada para lidar com rajadas e tensões inesperadas. Por exemplo, se a sua força estimada for 3.000 N, selecione um atuador classificado para pelo menos 4.500 a 6.000 N. Isso garante durabilidade a longo prazo e operação confiável.
Meça a distância que seu atuador deve estender ou retrair para atingir o ângulo de inclinação desejado. O comprimento do curso depende do tamanho do painel e do design de montagem. Cursos mais longos permitem um alcance de rastreamento mais amplo, mas podem aumentar o custo e a complexidade. Para rastreadores de eixo único, os cursos típicos variam de 150 mm a 600 mm. Certifique-se de que o curso corresponda à geometria da articulação para um movimento suave e completo.
Escolha uma classificação IP adequada ao seu ambiente de instalação. Para a maioria dos rastreadores solares externos, IP66 é a classificação mínima recomendada. Protege contra poeira e jatos de água potentes. Em ambientes mais severos – desertos com tempestades de areia ou áreas costeiras com névoa salina – opte por IP67 ou superior. A vedação adequada evita a corrosão e mantém os componentes internos seguros.
Verifique a tensão do seu sistema solar - geralmente 12 V, 24 V ou 48 V CC - e selecione um atuador compatível com essa tensão. Usar um atuador com a tensão correta evita problemas elétricos e garante o uso eficiente da energia. Alguns atuadores industriais suportam múltiplas tensões, oferecendo flexibilidade para vários projetos de sistemas.
Sensores de feedback informam ao controlador rastreador a posição exata do atuador. Sensores de efeito Hall fornecem pulsos digitais, oferecendo alta precisão e resistência a ruídos. Os potenciômetros fornecem sinais analógicos, mas são menos precisos e mais sujeitos a interferências. Para um rastreamento solar preciso, os sensores de efeito Hall são geralmente a melhor escolha.
Os rastreadores de eixo único normalmente usam um atuador por linha do rastreador para controlar a inclinação. Os rastreadores de eixo duplo requerem dois atuadores – um para rotação azimutal e outro para inclinação de elevação. As configurações de eixo duplo precisam de atuadores correspondentes com comprimentos de curso e velocidades idênticos para evitar distorção do quadro. Escolha sua configuração com base na precisão e nas necessidades de orçamento do seu projeto.
Determine o número de atuadores com base no peso do painel e no comprimento da linha. Um atuador geralmente é suficiente para fileiras curtas e leves. Para filas mais pesadas ou mais longas, utilize dois atuadores para distribuir a carga uniformemente e melhorar a confiabilidade. Uma diretriz comum é um atuador para cada 8 a 12 painéis padrão seguidos.
Dica: Sempre superdimensione a força do atuador em pelo menos 50% para garantir uma operação confiável sob cargas de vento e tensões inesperadas.
Os climas desérticos levam os atuadores de rastreadores solares ao seu limite. As altas temperaturas podem subir acima de 60°C, causando estresse térmico em motores e componentes eletrônicos. Poeira e areia fina infiltram-se nas vedações do atuador, causando abrasão e desgaste prematuro. Para combater isso, escolha atuadores classificados para faixas de temperatura estendidas, como -30°C a +70°C. Além disso, garanta uma vedação à prova de poeira com classificação IP66 ou superior. Vedações raspadoras de poeira e conectores robustos ajudam a evitar a entrada de areia. O uso de materiais resistentes à corrosão, como alumínio anodizado ou ferragens de aço inoxidável, melhora a durabilidade.
A névoa salina dos oceanos acelera a corrosão, especialmente em peças metálicas. Os atuadores instalados perto da costa requerem proteção especial. Procure IP67 ou superior para evitar a entrada de água durante tempestades e exposição ao sal. Fixadores de aço inoxidável e revestimentos resistentes à corrosão na carcaça do atuador são essenciais. Os prensa-cabos selados e os cabos resistentes a UV reduzem a degradação causada pelo sol e pelo sal. A inspeção e limpeza periódicas das peças expostas ajudam a prolongar a vida útil.
Em regiões frias, os atuadores enfrentam temperaturas congelantes e fortes cargas de neve. Os lubrificantes devem permanecer fluidos abaixo de -20°C para evitar a parada do motor ou o emperramento dos parafusos. Escolha atuadores com graxa para frio e componentes testados para baixas temperaturas. O acúmulo de neve aumenta a carga, portanto selecione atuadores com classificações de força mais altas e design mecânico robusto. Elementos de aquecimento anticongelantes podem ser necessários em ambientes frios extremos para manter a operabilidade.
As zonas tropicais trazem alta umidade e chuvas fortes, o que pode causar entrada de umidade e corrosão. Os atuadores precisam de IP66 ou superior para proteção contra jato de água e entradas de cabos vedadas para evitar vazamentos. Os revestimentos de qualidade tropical resistem ao mofo e à corrosão. Insetos e pequenos animais podem fazer ninhos em caixas de atuadores ou conduítes de cabos; portanto, use malha protetora ou compartimentos selados. Cabos e caixas resistentes a UV evitam danos causados pelo sol.
Para climas continentais temperados, bastam atuadores industriais padrão com classificações IP65 a IP66. As variações de temperatura de invernos frios a verões quentes exigem unidades classificadas para operação de -20°C a +50°C. A exposição à poeira e à chuva é moderada, portanto, materiais padrão de vedação e resistentes à corrosão funcionam bem. A manutenção de rotina garante longevidade.
Dica: Sempre combine a classificação IP do atuador e os revestimentos de materiais com os desafios climáticos específicos do seu local para maximizar a vida útil e reduzir os custos de manutenção.
Atuadores lineares convertem a rotação do motor em movimento direto push-pull. Eles usam mecanismos de parafuso – parafusos de esfera ou parafusos trapezoidais – para estender ou retrair uma haste. Esta haste ajusta a inclinação do painel solar, controlando principalmente a elevação. O motor gira o parafuso; a porca se move ao longo dela, conduzindo um deslocamento linear.
Os acionamentos rotativos, por outro lado, produzem movimento rotacional. Eles combinam engrenagens, rolamentos e uma caixa selada para girar o rastreador em torno de um eixo, geralmente azimute (direção leste-oeste). O motor gira as engrenagens que giram a estrutura do rastreador, alterando seu ângulo horizontal.
Os atuadores lineares são excelentes no controle de elevação – inclinando os painéis para cima ou para baixo. Seu movimento linear se adapta ao simples empurrar/puxar necessário para ajustes de elevação. Eles suportam bem cargas axiais, mas não funcionam tão fortemente sob forças laterais.
As unidades rotativas são melhores para controle de azimute - girando os painéis horizontalmente para seguir o caminho do sol. Seus sistemas de engrenagens integrados fornecem o alto torque necessário para linhas longas ou estruturas pesadas de rastreadores. Eles gerenciam cargas radiais e axiais combinadas de maneira eficaz.
Os atuadores lineares geralmente custam menos no início, especialmente para conjuntos pequenos e médios. São mais simples de instalar e manter, mas requerem uma montagem cuidadosa para evitar carregamento lateral, o que pode reduzir a vida útil.
Os acionamentos rotativos têm custos iniciais mais elevados devido a sistemas complexos de engrenagens e rolamentos. No entanto, eles oferecem desempenho robusto e menor manutenção em ambientes agressivos, graças às carcaças vedadas e à forte capacidade de torque.
Os acionamentos rotativos fornecem posicionamento azimutal preciso, essencial para o rastreamento solar preciso em longas fileiras de rastreadores. A folga das engrenagens deve ser controlada para manter a precisão, mas bons projetos alcançam tolerâncias restritas.
Os atuadores lineares oferecem controle de elevação preciso com folga mínima, especialmente ao usar fusos de esferas. Eles oferecem movimentos suaves e repetíveis, essenciais para uma inclinação consistente do painel.
Os acionamentos rotativos suportam melhor cargas pesadas e fortes forças de vento. Seus rolamentos integrados suportam cargas combinadas, reduzindo o estresse nos componentes.
Os atuadores lineares apresentam melhor desempenho sob cargas axiais puras. Forças laterais ou flexão reduzem sua vida útil. A montagem adequada para evitar cargas laterais é crucial. A vedação contra poeira e umidade também afeta a durabilidade.
Dica: Combine atuadores lineares com ajustes de elevação e acionamentos rotativos com controle de azimute para melhor desempenho e longevidade em rastreadores solares.
A montagem correta é vital para a longevidade do atuador. Sempre alinhe o atuador para que a força atue puramente ao longo do seu eixo. Evite carregamento lateral, que sobrecarrega os componentes e reduz a vida útil. Use suportes de manilha ou rolamentos autocompensadores em ambas as extremidades para permitir a rotação livre. Isto reduz os momentos de flexão e evita emperramento. Certifique-se de que os pontos de montagem sejam rígidos e devidamente espaçados para suportar o curso do atuador. Verifique se o atuador pode se mover suavemente em toda a sua extensão, sem interferência de peças da estrutura ou fiação.
A fiação externa deve resistir aos raios UV, à umidade e ao desgaste mecânico. Use cabos com isolamento duplo e resistentes a UV, classificados para uso externo. Proteja os cabos com conduítes ou tubos flexíveis para evitar abrasão e danos causados pelo vento ou animais. Vede os pontos de entrada do cabo com bucins à prova d"água para manter a umidade fora dos alojamentos do atuador. Para cabos longos ou múltiplos atuadores, considere chicotes pré-montados para simplificar a instalação e reduzir erros de fiação. Identifique os fios claramente para facilitar a solução de problemas e manutenção futura.
Garanta a compatibilidade entre o tipo de feedback do atuador e o controlador do rastreador. Os sensores de efeito Hall requerem entradas digitais, enquanto os potenciômetros usam entradas analógicas. Programe os limites de parada final um pouco antes das paradas mecânicas para evitar danos. Defina limites de corrente nos controladores para detectar paralisações ou congestionamentos antecipadamente. Sincronize vários atuadores em longas filas usando controle de circuito fechado para manter o alinhamento uniforme do painel. Teste os sinais de comunicação durante o comissionamento para confirmar relatórios de posição precisos.
Embora os atuadores lineares elétricos exijam pouca manutenção, verificações periódicas são essenciais. Inspecione os parafusos de montagem, pinos de segurança e rolamentos anualmente para confirmar o aperto e a ausência de desgaste. Examine os cabos e conectores quanto a rachaduras, corrosão ou entrada de água. Lubrifique os parafusos internos a cada 1-2 anos se o atuador não for lubrificado para toda a vida. Após condições climáticas adversas, verifique a operação do atuador e procure por danos físicos. Mantenha registros de manutenção para monitorar a condição do atuador ao longo do tempo.
Problemas comuns incluem travamento do atuador, movimento lento ou perda de feedback de posição. Verifique primeiro as conexões da fiação e os sinais do sensor. Inspecione quanto a emperramento mecânico causado por desalinhamento ou detritos. Verifique a tensão da fonte de alimentação e os limites de corrente. Substitua os pinos de segurança ou suportes desgastados para restaurar o movimento suave. Use o diagnóstico do controlador para identificar sobrecarga do motor ou falhas no sensor. Evite problemas garantindo montagem adequada, fiação correta e vedação ambiental durante a instalação.
Dica: Sempre monte os atuadores usando juntas articuladas e proteja a fiação com um conduíte resistente a UV para garantir uma operação suave e longa vida útil em sistemas de rastreamento solar externos.
Os atuadores lineares padrão geralmente não possuem a robustez necessária para o rastreamento solar. Eles geralmente têm classificações IP mais baixas, faixas de temperatura insuficientes e ciclo de vida limitado. Usá-los ao ar livre os expõe a poeira, umidade e variações de temperatura que podem causar falhas prematuras. Para pequenas instalações residenciais em climas amenos, eles podem funcionar temporariamente. Mas para sistemas comerciais ou de grande escala, os atuadores de nível industrial projetados para ambientes agressivos são essenciais. Eles fornecem desempenho confiável, resistência às intempéries e maior vida útil.
Os requisitos de força dependem do peso, tamanho e cargas de vento do painel. Para conjuntos residenciais pequenos (1 a 10 painéis), atuadores classificados de 1.000 a 3.000 Newtons geralmente são suficientes. Matrizes comerciais de tamanho médio (10 a 30 painéis) requerem de 3.000 a 6.000 Newtons. Sistemas de grande porte com fileiras longas e estruturas pesadas podem precisar de 8.000 a 10.000 Newtons ou mais. Sempre adicione uma margem de segurança de 1,5 a 2 vezes a força calculada para lidar com rajadas e cargas dinâmicas. Consultar engenheiros estruturais e usar calculadoras de força ajuda a garantir o dimensionamento correto.
Atuadores devidamente especificados e instalados duram de 10 a 15 anos, correspondendo à vida útil típica dos painéis solares. Os principais fatores que afetam a longevidade incluem:
Dimensionamento correto da força e do curso
Alta classificação IP para evitar corrosão
Classificação de temperatura adequada para o clima
Montagem adequada para evitar cargas laterais
Fiação e conectores protegidos
Atuadores industriais testados em mais de 50.000 ciclos sob cargas nominais demonstram essa durabilidade. Inspeções de rotina e lubrificação mínima prolongam ainda mais a vida útil.
Sim. Fileiras longas (normalmente acima de 30 metros) sofrem torque irregular se acionadas por um único atuador. Isto pode causar distorção do quadro e inclinação irregular do painel. O uso de dois atuadores sincronizados espaçados ao longo da linha equilibra as cargas e mantém o alinhamento. Os sistemas de controle de circuito fechado garantem que ambos os atuadores se movam em uníssono, a poucos milímetros um do outro. Isso reduz o estresse mecânico e melhora a precisão do rastreamento.
Os atuadores consomem energia apenas durante o movimento, que é intermitente. Atuadores de tamanho adequado operando em velocidades ideais minimizam o uso de energia. Exigências excessivas de força ou retrações frequentes aumentam o consumo. Algoritmos de controle inteligentes reduzem movimentos desnecessários e otimizam caminhos de rastreamento. No geral, a energia obtida pelo rastreamento do sol supera em muito o uso de energia do atuador, melhorando a produção líquida do sistema em 25–40%. Atuadores eficientes com classificações de tensão e corrente correspondentes reduzem ainda mais as perdas parasitas.
Dica: Sempre especifique atuadores de nível industrial com classificações de força apropriadas e proteção IP para garantir uma operação confiável e duradoura do rastreador solar e maximizar o rendimento energético.
Escolher o atuador linear correto é essencial para o desempenho ideal do rastreador solar. As principais especificações incluem capacidade de força, comprimento do curso, classificação IP e tipo de feedback. Atuadores de nível industrial garantem durabilidade, precisão e resistência a ambientes agressivos. As tendências futuras concentram-se no rastreamento inteligente e na manutenção preditiva para maior eficiência. Os compradores e integradores de sistemas devem priorizar a qualidade e a compatibilidade para obter confiabilidade a longo prazo. www.powernicesolar.com Ningbo Powernice Intelligent Technology Co., Ltd. oferece atuadores lineares avançados de rastreadores solares que oferecem desempenho robusto e valor em diversos climas.
R: Um Atuador Linear Rastreador Solar é um dispositivo que move painéis solares estendendo ou retraindo para ajustar sua inclinação, otimizando a exposição solar para captura máxima de energia.
R: A classificação de força garante que o atuador possa lidar com o peso do painel e as cargas de vento de maneira confiável, evitando falhas mecânicas e mantendo o rastreamento solar suave.
R: Uma alta classificação IP protege o atuador contra poeira e água, essencial para durabilidade em ambientes externos de rastreamento solar.
R: Verifique a fiação, o feedback do sensor e o alinhamento de montagem para resolver travamentos ou movimento lento nos atuadores lineares do Solar Tracker.
R: A inclinação do painel de controle dos atuadores lineares (elevação), enquanto os acionamentos rotativos controlam a rotação horizontal (azimute), cada um adequado para funções específicas de rastreamento solar.
